Guía Definitiva de Mantenimiento Preventivo de Servomotores: Maximiza la Eficiencia Industrial
Cuando un servomotor falla, el impacto es inmediato y, a menudo, devastador. La producción se detiene, los plazos de entrega se incumplen y los costos asociados con las reparaciones de emergencia y el tiempo de inactividad no programado se disparan. Es en este contexto donde el mantenimiento preventivo de servomotores emerge no como un gasto operativo opcional, sino como una inversión estratégica esencial.
Esta guía exhaustiva tiene como objetivo proporcionarte todos los conocimientos necesarios para implementar y ejecutar un programa de mantenimiento preventivo efectivo para tus servomotores. Al comprender los principios, los beneficios y los pasos detallados que se describen a continuación, podrás transformar tu enfoque de mantenimiento, pasando de un modelo reactivo (reparar cuando se rompe) a un modelo proactivo que garantice la máxima disponibilidad y rendimiento de tus activos más valiosos.
Capítulo 1: Entendiendo el Servomotor y la Necesidad de Mantenimiento
Antes de sumergirnos en los detalles del mantenimiento preventivo, es crucial comprender qué es un servomotor y por qué es tan susceptible al desgaste y a los fallos si no se cuida adecuadamente.
¿Qué es un Servomotor?
A diferencia de los motores de inducción estándar que giran continuamente cuando se les aplica energía, un servomotor es un sistema de lazo cerrado. Está diseñado para alcanzar y mantener una posición o velocidad específicas con una precisión extrema. Un sistema de servomotor típico consta de tres componentes principales:
- El Motor: Puede ser de corriente continua (DC) o corriente alterna (AC). Su función es generar el torque y el movimiento necesarios.
- El Sistema de Retroalimentación (Encoder o Resolver): Este es el «ojo» del sistema. Montado en el eje del motor, monitorea continuamente la posición y velocidad reales del motor y envía esta información de vuelta al controlador.
- El Controlador (Servo Drive): Es el «cerebro» del sistema. Recibe las señales de comando del PLC u otra fuente, compara la posición/velocidad deseadas con la retroalimentación real del encoder y ajusta la energía suministrada al motor para corregir cualquier error.
¿Por qué Falla un Servomotor?
Debido a su diseño de alta precisión y a las exigentes condiciones operativas a las que a menudo se ven sometidos, los servomotores están expuestos a diversas formas de estrés y desgaste. Las causas comunes de fallo incluyen:
- Desgaste Mecánico: Rodamientos desgastados, fatiga del eje, problemas de alineación y vibración excesiva.
- Contaminación: Acumulación de polvo, suciedad, aceite, refrigerante u otros contaminantes que pueden penetrar en el motor y dañar los bobinados o el sistema de retroalimentación.
- Problemas Eléctricos: Sobretensiones, picos de corriente, cortocircuitos en los bobinados, fallos en el aislamiento y problemas de conexión.
- Sobrecalentamiento: Causado por una carga excesiva, ventilación inadecuada o altas temperaturas ambiente.
- Fallo del Sistema de Retroalimentación: Daños en el disco del encoder o en los componentes electrónicos debido a vibraciones, contaminación o golpes.
El mantenimiento preventivo de servomotores está diseñado específicamente para abordar estas causas de raíz antes de que provoquen un fallo catastrófico.
Capítulo 2: Los Beneficios Tangibles del Mantenimiento Preventivo
Implementar un programa robusto de mantenimiento preventivo de servomotores ofrece una serie de ventajas estratégicas que impactan directamente en la rentabilidad y eficiencia de la operación industrial.
1. Reducción Significativa del Tiempo de Inactividad (Downtime)
Este es quizás el beneficio más inmediato y medible. Los fallos inesperados de los servomotores suelen ocurrir en los peores momentos posibles, deteniendo líneas de producción enteras. El mantenimiento preventivo permite identificar y corregir pequeños problemas (como rodamientos ruidosos o conexiones sueltas) durante las paradas programadas, evitando así paros no programados costosos y disruptivos.
2. Ahorro de Costos a Largo Plazo
Aunque el mantenimiento preventivo requiere una inversión inicial de tiempo y recursos, los ahorros a largo plazo son sustanciales. El costo de reparar o reemplazar un servomotor que ha fallado catastróficamente, sumado a los costos de pérdida de producción, envío urgente de piezas y mano de obra de emergencia, supera con creces el costo de las actividades de mantenimiento regular. Además, el mantenimiento preventivo ayuda a evitar daños secundarios a otros componentes de la maquinaria causados por un fallo del motor.
3. Prolongación de la Vida Útil del Equipo
Al igual que un cambio de aceite regular prolonga la vida útil del motor de un automóvil, el mantenimiento preventivo de servomotores extiende significativamente la vida operativa de estos dispositivos de alta precisión. Al mantener los motores limpios, lubricados, alineados y funcionando dentro de sus parámetros de temperatura óptimos, se reduce el desgaste general, lo que retrasa la necesidad de reemplazos costosos.
4. Mejora de la Precisión y el Rendimiento
Los servomotores están diseñados para ofrecer un rendimiento y precisión excepcionales. Sin embargo, el desgaste gradual, la contaminación y los problemas de alineación pueden degradar este rendimiento con el tiempo. El mantenimiento preventivo asegura que el sistema de retroalimentación funcione correctamente, que los rodamientos giren sin fricción excesiva y que las conexiones eléctricas sean sólidas, manteniendo así la precisión de posicionamiento y la repetibilidad necesarias para una producción de alta calidad.
5. Mayor Seguridad Operacional
Un servomotor que funciona mal puede comportarse de manera impredecible, lo que representa un riesgo de seguridad para los operadores y el personal de mantenimiento. Por ejemplo, un fallo en el freno de retención integrado puede causar que una carga suspendida caiga inesperadamente. El mantenimiento preventivo incluye la verificación de los sistemas de seguridad y frenado, garantizando una operación más segura.
Capítulo 3: Guía Paso a Paso para el Mantenimiento Preventivo de Servomotores
Para que el mantenimiento preventivo sea efectivo, debe realizarse de manera sistemática y detallada. A continuación, se presenta una guía paso a paso que cubre las actividades esenciales. Es fundamental consultar siempre el manual del fabricante del servomotor específico para obtener recomendaciones y especificaciones técnicas detalladas.
Fase 1: Inspección Visual y Comprobaciones Iniciales
Esta fase inicial permite identificar problemas obvios antes de proceder a tareas más técnicas.
- Inspección Externa: Examina el exterior del motor en busca de daños físicos, grietas en la carcasa, abolladuras o signos de impacto. Presta especial atención a los prensaestopas de los cables y a las cubiertas del encoder.
- Verificación de Contaminación: Busca acumulación de polvo, suciedad, aceite, refrigerante u otros fluidos en la carcasa del motor, especialmente alrededor de las aletas de refrigeración y las entradas/salidas de aire. La contaminación puede actuar como un aislante térmico, causando sobrecalentamiento.
- Comprobación de Conexiones: Inspecciona los cables de alimentación y retroalimentación en busca de cortes, abrasiones o signos de desgaste. Verifica que todos los conectores estén firmemente sujetos y libres de corrosión.
Fase 2: Mantenimiento Mecánico
El desgaste mecánico es una de las principales causas de fallo de los servomotores. Esta fase se centra en asegurar que el motor gire libremente y sin fricción excesiva.
- Lubricación de Rodamientos: Si el servomotor tiene rodamientos relubricables, verifica el estado y la cantidad de grasa. Añade la cantidad correcta del lubricante especificado por el fabricante utilizando el método recomendado. Nota: Muchos servomotores modernos utilizan rodamientos sellados de por vida y no requieren relubricación.
- Verificación de Alineación: Una mala alineación entre el eje del servomotor y la carga puede causar vibraciones excesivas y cargas radiales/axiales sobre los rodamientos, acelerando su desgaste. Utiliza herramientas de alineación láser u otros métodos precisos para verificar y corregir la alineación si es necesario.
- Inspección de Acoplamientos y Correas: Si el motor está conectado a la carga mediante un acoplamiento flexible o una correa, inspecciona estos componentes en busca de desgaste, grietas, holguras o tensión incorrecta. Un acoplamiento dañado o una correa floja pueden afectar la precisión y causar vibraciones.
Fase 3: Mantenimiento Eléctrico y del Sistema de Retroalimentación
Esta fase es crítica para garantizar que el motor reciba la energía correcta y que el sistema de control reciba información precisa sobre su posición y velocidad. El encoder o resolver es un componente extremadamente delicado y vital para el mantenimiento preventivo de servomotores.
Pruebas de Aislamiento: Utiliza un megóhmetro para medir la resistencia de aislamiento de los bobinados del motor. Una baja resistencia de aislamiento puede indicar contaminación o degradación del aislamiento, lo que podría llevar a cortocircuitos.
Verificación de Conexiones de Alimentación: Asegúrate de que todas las conexiones de alimentación en el motor y en el servo drive estén limpias, apretadas y libres de corrosión. Las conexiones sueltas pueden causar caídas de tensión y sobrecalentamiento.
Inspección del Encoder/Resolver: Esta es una tarea de alta precisión.
- Verificación Visual: Inspecciona la cubierta del encoder en busca de daños o signos de penetración de contaminantes.
- Limpieza (si aplica): En algunos casos, si se sospecha contaminación, un técnico calificado podría necesitar limpiar el disco del encoder o las ópticas utilizando métodos específicos y delicados. Advertencia: No intentes limpiar un encoder a menos que tengas la capacitación y herramientas adecuadas, ya que es fácil dañarlo irreparablemente.
- Comprobación de Señales: Utiliza un osciloscopio o una herramienta de diagnóstico de encoders para verificar la calidad e integridad de las señales de retroalimentación enviadas por el encoder al controlador. Busca señales ruidosas, amplitudes incorrectas o pulsos perdidos.
Fase 4: Pruebas de Rendimiento y Verificación
Una vez completadas las tareas de mantenimiento, es esencial verificar que el servomotor funcione correctamente.
- Prueba de Rotación sin Carga: Desconecta el motor de la carga (si es posible) y hazlo girar a baja velocidad. Escucha atentamente en busca de ruidos inusuales, como chirridos, roces o vibraciones que puedan indicar problemas en los rodamientos o rozamiento interno.
- Prueba de Funcionamiento con Carga: Vuelve a conectar el motor a la carga y ejecútalo a través de un ciclo de operación típico. Monitorea la temperatura del motor, la corriente absorbida y la precisión de posicionamiento. Verifica que el sistema responda suavemente y sin oscilaciones.
- Verificación del Freno (si aplica): Si el servomotor tiene un freno de retención integrado, verifica su funcionamiento. Asegúrate de que el freno se libere correctamente cuando se aplica energía y que sujete la carga firmemente cuando se corta la energía.
Capítulo 4: Creación de un Programa de Mantenimiento Preventivo Efectivo
Un programa de mantenimiento preventivo exitoso no es un evento único, sino un proceso continuo. Requiere planificación, documentación y compromiso.
1. Establecimiento de Frecuencias de Mantenimiento
La frecuencia de las actividades de mantenimiento preventivo dependerá de varios factores, incluyendo:
- Recomendaciones del Fabricante: Consulta siempre el manual del servomotor como punto de partida.
- Condiciones Operativas: Los motores que operan en entornos sucios, polvorientos, húmedos o de alta temperatura requerirán un mantenimiento más frecuente.
- Ciclo de Trabajo: Los motores que funcionan continuamente o que están sometidos a arranques y paradas frecuentes experimentarán más desgaste y necesitarán inspecciones más regulares.
- Criticidad del Equipo: Los servomotores que son críticos para la línea de producción deben tener prioridad y recibir un mantenimiento más riguroso.
Una programación típica podría incluir inspecciones visuales diarias o semanales, tareas mecánicas mensuales o trimestrales y comprobaciones eléctricas y de rendimiento semestrales o anuales.
2. Documentación y Registro
Llevar registros detallados de todas las actividades de mantenimiento es fundamental. Esto te permitirá:
- Seguir el Historial de Mantenimiento: Saber cuándo se realizó el último mantenimiento y qué tareas se completaron.
- Identificar Tendencias: Detectar problemas recurrentes o patrones de desgaste que puedan indicar la necesidad de un enfoque diferente.
- Planificar Futuras Tareas: Utilizar el historial para optimizar las frecuencias de mantenimiento y anticipar la necesidad de repuestos.
- Garantizar la Responsabilidad: Saber quién realizó el mantenimiento y cuándo.
Utiliza un sistema de gestión de mantenimiento asistido por computadora (GMAO) o, al menos, hojas de registro detalladas para documentar cada intervención.
3. Capacitación del Personal
El éxito del programa depende en gran medida de la competencia del personal de mantenimiento. Asegúrate de que tus técnicos reciban capacitación adecuada sobre:
- Principios de Funcionamiento de Servomotores: Comprender cómo funcionan los motores, drives y sistemas de retroalimentación.
- Procedimientos de Mantenimiento Específicos: Aprender a realizar las tareas de inspección, lubricación, limpieza y pruebas de manera segura y efectiva.
- Uso de Herramientas de Diagnóstico: Saber utilizar multímetros, megóhmetros, osciloscopios y herramientas de alineación.
- Seguridad: Seguir los procedimientos de bloqueo y etiquetado (Lockout/Tagout) y otras prácticas de seguridad esenciales.

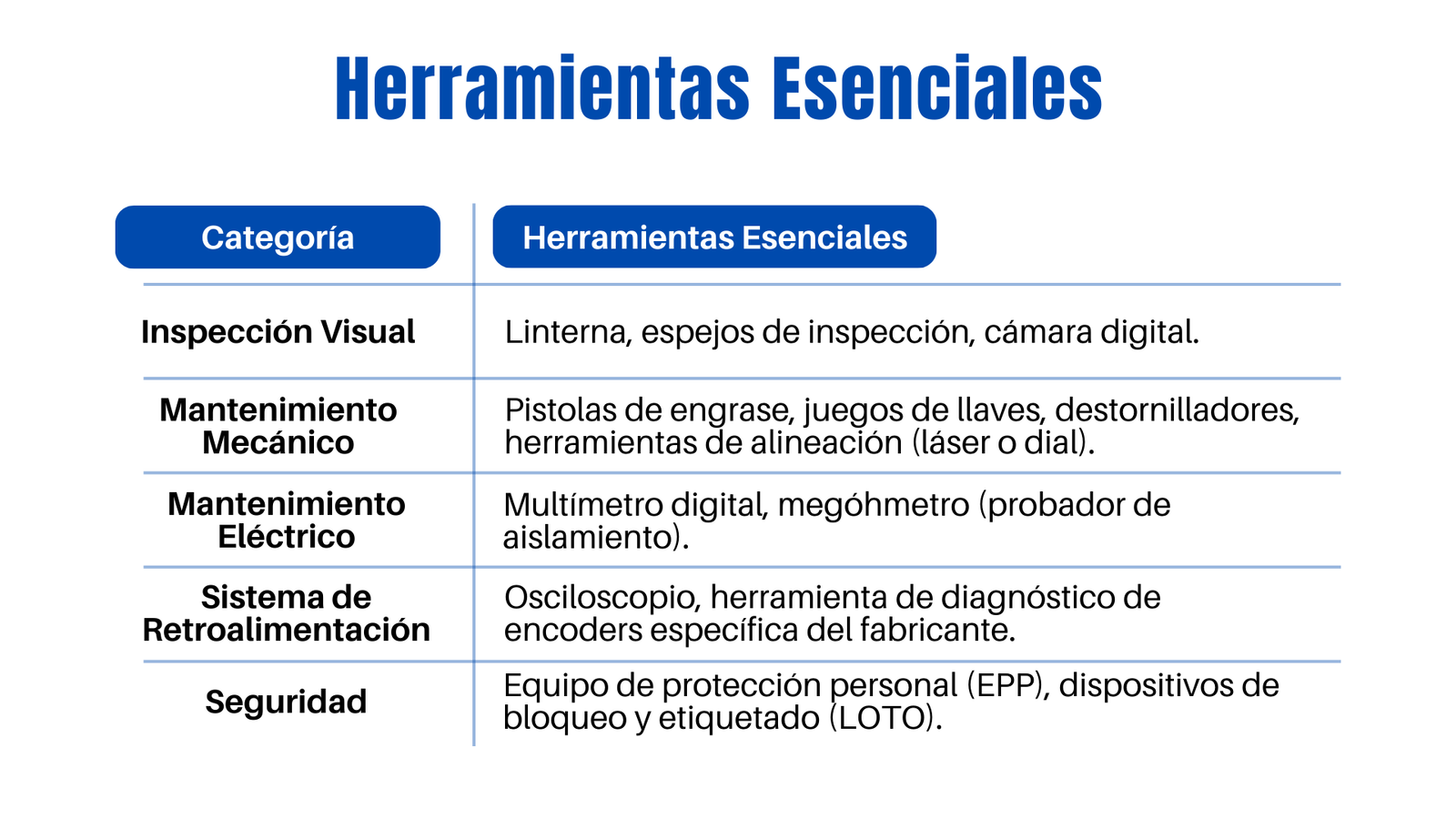

Capítulo 5: Herramientas Esenciales para el Mantenimiento Preventivo de Servomotores
Para llevar a cabo un mantenimiento efectivo, se requieren herramientas específicas.
Capítulo 6: Mantenimiento Predictivo: El Siguiente Paso en la Optimización
Mientras que el mantenimiento preventivo se basa en intervalos de tiempo o ciclos programados, el mantenimiento predictivo (PdM) utiliza datos en tiempo real para determinar el momento óptimo para el mantenimiento. Al integrar tecnologías de monitoreo de condición, puedes llevar el mantenimiento preventivo de servomotores al siguiente nivel.
Técnicas de Monitoreo de Condición
- Análisis de Vibraciones: Los sensores de vibración montados en el motor pueden detectar cambios sutiles en los patrones de vibración que indican desgaste de rodamientos, desalineación o desequilibrio.
- Termografía Infrarroja: Las cámaras térmicas pueden identificar puntos calientes en el motor o en las conexiones eléctricas que indican sobrecalentamiento, mala ventilación o problemas de contacto.
- Análisis de Corriente del Motor: El monitoreo y análisis de la firma de corriente del motor puede revelar problemas eléctricos y mecánicos, como excentricidad del rotor o problemas en los bobinados.
Al combinar el mantenimiento preventivo sistemático con las técnicas de mantenimiento predictivo, puedes crear una estrategia de mantenimiento holística y altamente eficiente que minimice el tiempo de inactividad y maximice la vida útil de tus servomotores.
Conclusión: Invierte en Fiabilidad con el Mantenimiento Preventivo
El mantenimiento preventivo de servomotores es la piedra angular de una operación industrial eficiente y confiable. Al implementar un programa sistemático que incluya inspecciones visuales, mantenimiento mecánico y eléctrico, pruebas de rendimiento y una documentación rigurosa, no solo estarás reparando equipos; estarás invirtiendo en la continuidad de tu negocio.
No esperes a que un servomotor falle. Comienza hoy mismo a desarrollar y ejecutar tu plan de mantenimiento preventivo. Los beneficios en términos de reducción del tiempo de inactividad, ahorro de costos, mayor vida útil del equipo y mejor rendimiento superarán con creces la inversión requerida. Tu operación industrial te lo agradecerá.
