Componentes clave de un servomotor y sus funciones en el sistema
En el panorama industrial actual, la demanda de precisión, velocidad y repetibilidad es más alta que nunca. Ya sea en la fabricación de semiconductores, en el ensamblaje de vehículos eléctricos o en la robótica médica, el protagonista indiscutible es el servomotor. Sin embargo, para muchos, este dispositivo sigue siendo una «caja negra». La realidad es que su magia reside en la integración de varios elementos que trabajan en sincronía.
Entender los componentes clave de un servomotor no solo es útil para ingenieros y técnicos, sino para cualquier decisor que busque optimizar procesos y reducir costos de mantenimiento. En este artículo, desglosaremos cada una de sus partes y explicaremos cómo su interacción define el éxito de un sistema de control de movimiento.
Contar con un proveedor confiable y especializado garantiza una evaluación precisa y la utilización de repuestos originales.
¿Qué es realmente un sistema servo?

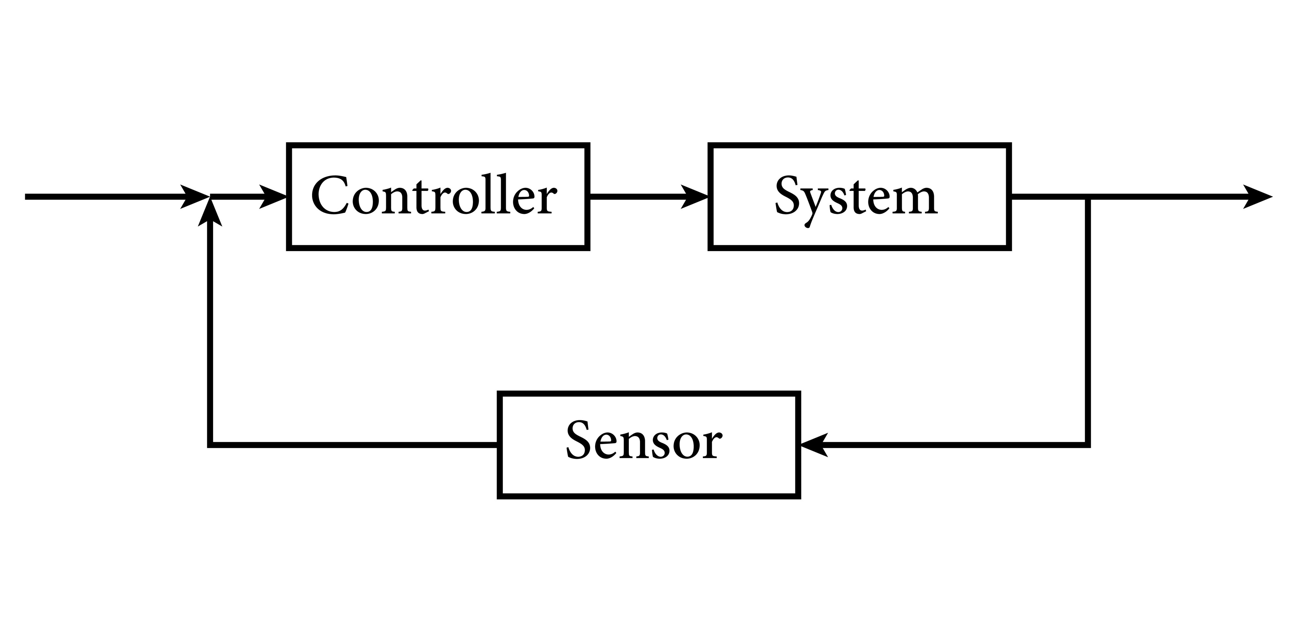

Antes de entrar en detalle, es vital aclarar que un «servo» no es solo el motor. Es un sistema de bucle cerrado (closed-loop). Mientras que un motor convencional simplemente recibe energía y gira, un sistema servo recibe una orden, mide su propio desempeño y corrige su posición o velocidad en tiempo real para cumplir con la instrucción exacta.
Los 4 componentes clave de un servomotor
Para que un servomotor funcione con la precisión milimétrica que lo caracteriza, depende de cuatro pilares fundamentales:
1. El Motor (Actuador)
Función: Transformar la energía eléctrica en energía mecánica (movimiento rotativo o lineal).
Importancia: De él dependen el torque (fuerza) y la velocidad máxima del sistema. Los motores de los servos están diseñados con una inercia muy baja, lo que les permite acelerar y frenar casi instantáneamente.
2. El Encoder (Dispositivo de Retroalimentación)
Si el motor es el músculo, el encoder es el sentido del tacto y la vista. Va acoplado directamente al eje del motor.
Función: Leer la posición angular, la dirección y la velocidad del eje, convirtiendo este movimiento en señales eléctricas digitales.
Importancia: Es el encargado de enviar la información de vuelta al controlador. Sin un encoder de alta resolución, la precisión del servomotor se perdería por completo.
3. El Servo Drive (Controlador y Amplificador)
A menudo se encuentra fuera del motor, en el tablero eléctrico, aunque en algunos modelos compactos está integrado.
Función: Es el cerebro. Recibe la señal de comando (lo que queremos que haga el motor) y la señal del encoder (lo que el motor realmente está haciendo). Al comparar ambas, envía la cantidad exacta de corriente eléctrica al motor para corregir cualquier desviación.
Importancia: Determina la «inteligencia» y la suavidad del movimiento. Un buen drive puede compensar vibraciones y gestionar el consumo de energía de forma eficiente.
4. El Reductor o Caja de Engranajes (Opcional pero común)
Muchos servomotores industriales vienen equipados con reductores planetarios.
Función: Reducir la alta velocidad del motor para aumentar el torque de salida.
Importancia: Permite que un motor pequeño mueva cargas muy pesadas con un control extremadamente fino.
Sincronía en el sistema: ¿Cómo trabajan juntos?
La interacción de estos componentes clave de un servomotor se puede resumir en el concepto de «error de posición».
Cuando el controlador da una orden (ej. «gira 45.5 grados»), el Servo Drive suministra energía al Motor. El motor empieza a girar y, al mismo tiempo, el Encoder informa constantemente la posición actual. Si el encoder detecta que el motor está a 45.4 grados, el drive aumenta ligeramente la energía hasta que el encoder confirma que se han alcanzado los 45.5 grados exactos. Este proceso ocurre miles de veces por segundo, lo que garantiza que el movimiento sea fluido y preciso.
Mantenimiento y Longevidad de los Componentes
Para asegurar que los componentes clave de un servomotor tengan una vida útil prolongada, es esencial considerar el entorno:
Calor: El calor excesivo desmagnetiza los imanes del motor y daña la electrónica del drive.
Contaminación: El polvo de carbón o aceite puede entrar al encoder óptico y bloquear las lecturas.
Cables de señal: Deben estar separados de los de potencia para evitar que el ruido eléctrico confunda al encoder.
Conclusión: La importancia de la integración
Como hemos visto, la excelencia de un sistema no depende de una sola pieza, sino de la calidad y compatibilidad de todos los componentes clave de un servomotor. Un motor potente no sirve de nada sin un encoder preciso, y un encoder de alta resolución es inútil si el drive no puede procesar la información a la velocidad necesaria.
Al seleccionar o mantener estos equipos, siempre considere el sistema como un todo. La armonía entre el músculo (motor), los sentidos (encoder) y el cerebro (drive) es lo que permite que la industria moderna alcance niveles de perfección que hace apenas unas décadas parecían ciencia ficción.
